🔧 Hướng Dẫn Flash Firmware Cho DAC JCALLY J12 (Chip KT02H20) Sang Firmware Fiio ja11

⚠️ CẢNH BÁO TRƯỚC KHI THỰC HIỆN

⚠️ Không rút thiết bị khi đang flash firmware.
⚠️ Firmware không tương thích có thể làm hỏng thiết bị. Đảm bảo firmware đúng phiên bản KT02H20.
Tải firmware Fiio tại đây

📦 Yêu cầu trước khi bắt đầu

Phần cứng:

DAC JCALLY J12 (có chip KT02H20)
Máy tính Windows 10 hoặc 11 (không hỗ trợ Android/macOS)

Phần mềm cần chuẩn bị:

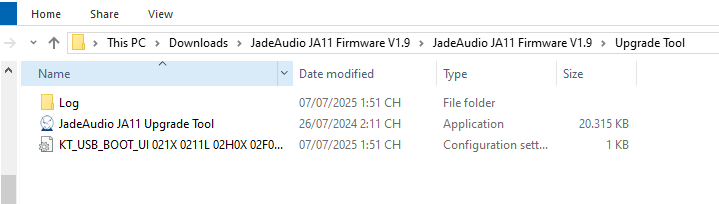

JadeAudio JA11 Upgrade Tool file này đã có trong tệp tin trong firmware Fiio tải ở phía trên.

Ngoài ra bạn có thể tải tệp Flash dành cho nhà phát hành OEM ở dưới, về bản này dành cho oem nên không khuyến nghị dùng. Phần mềm này đính kèm file tuner chỉnh EQ

KT_USB_APP.exe – Dùng để tùy chỉnh EQ, xuất file firmware .bin
KT_BOOT_TOOL_1.0.23.exe – Dùng để nạp firmware vào chip
Firmware gốc hoặc đã chỉnh EQ của KT02H20 (đuôi .bin)

Có thể tại tại đây

🧪 Bước 1: Xác định mã chip (Hiện tại mình đang dùng con J20 nên lấy ảnh tạm để miêu tả thực tế nó sẽ hiện KT02H20)

Kết nối DAC JCALLY J12 vào máy tính.
Mở Device Manager → Tìm mục “Sound, video and game controllers”.
Nếu hiển thị dạng “KT USB Audio Device”, xác nhận chip là KT02H20.

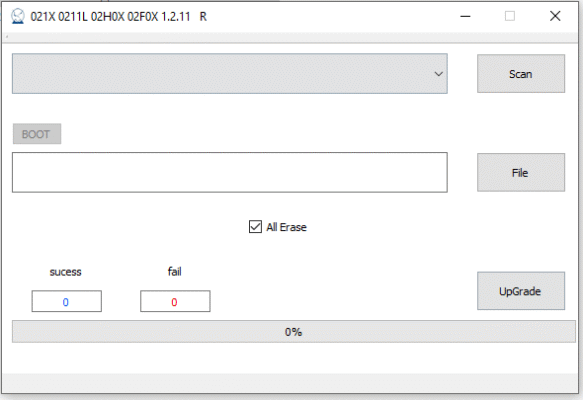

🎛️ Bước 2: Mở phần mềm JadeAudio JA11 Upgrade Tool lên

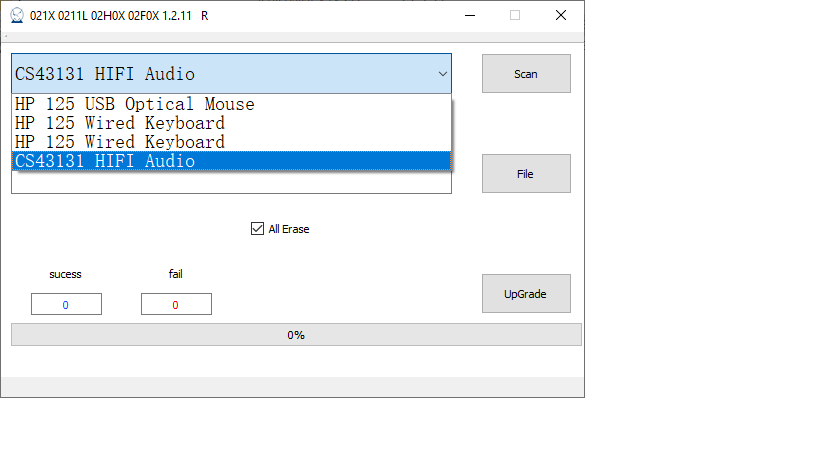

Bấm chọn SCAN để chọn thiết bị và chọn KT02H20 (ở đây mình dùng CS43131 nên lấy tạm ảnh minh họa)T

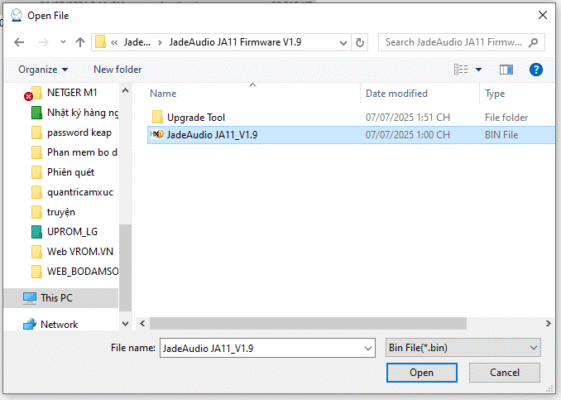

Tại mục file bấm chọn vào file .bin đã giải nén

ví dụ ở đây là file JadeAudio JA11_V1.9 đang lấy firmware fiio bản V1.9

Sau khi hoàn thành bấm chọn UPDATE để flash thiết bị.

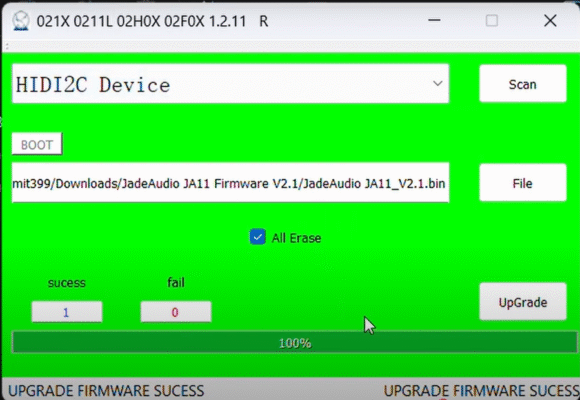

Đây là ảnh sau khi flash hoàn tất.

Flash xong thì DAC J12 sẽ chuyển thành JA11 và có thể dùng app của fiio trên điện thoại và máy tính như hàng của fiio chính hãng vì 2 DAC dùng chung chip DAC KT02H20

Phần 2: Dành cho các bác flash chuyên sâu chỉnh EQ

Không khuyến nghị vì khả năng brick cao vì file phần mềm này được cấp cho các hãng OEM tùy chỉnh DAC dùng chip mã KTxx ở đây hướng dẫn dựa trên mẫu chip KT02H20 vì có file firmware sẵn

🎛️ Bước 1

Kết nối DAC JCALLY J12 vào máy tính.
Mở Device Manager → Tìm mục “Sound, video and game controllers”.
Nếu hiển thị dạng “KT USB Audio Device”, xác nhận chip là KT02H20.

Bước 2: Tùy chỉnh EQ (tùy chọn)

Mở phần mềm KT_USB_APP.exe
Chỉnh EQ theo ý muốn (giảm bass, tăng treble, v.v.)
Nhấn “Save” để xuất ra file firmware (ví dụ: KT02H20_EQ_Custom.bin)

(Nếu bạn chỉ muốn flash firmware gốc, có thể bỏ qua bước này)

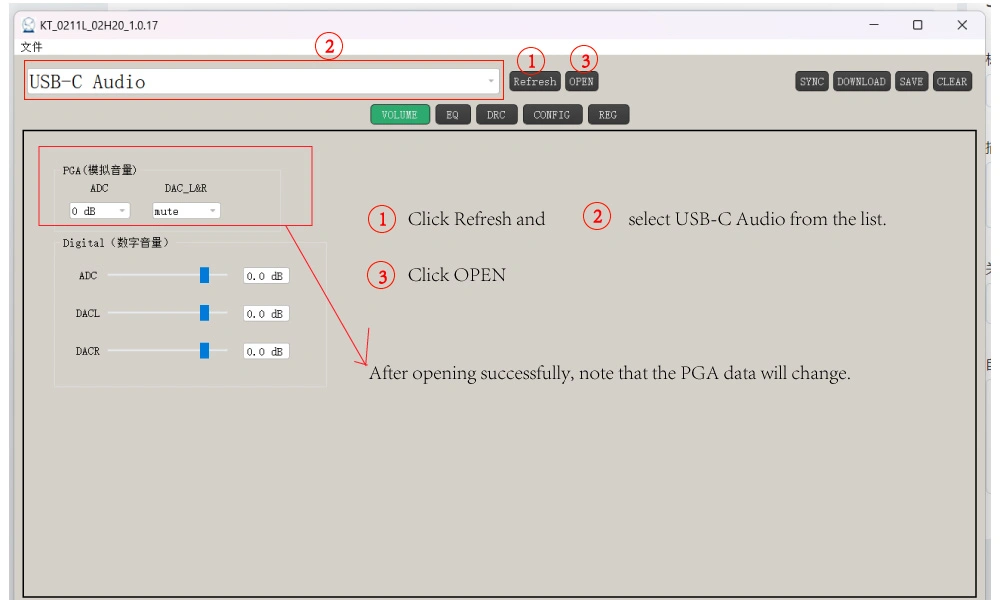

1 MỞ: KT_USB_APP.EXE

【Các số trong phần Kỹ thuật số, chẳng hạn như những số không được kết nối với ADC, sẽ không thay đổi.】

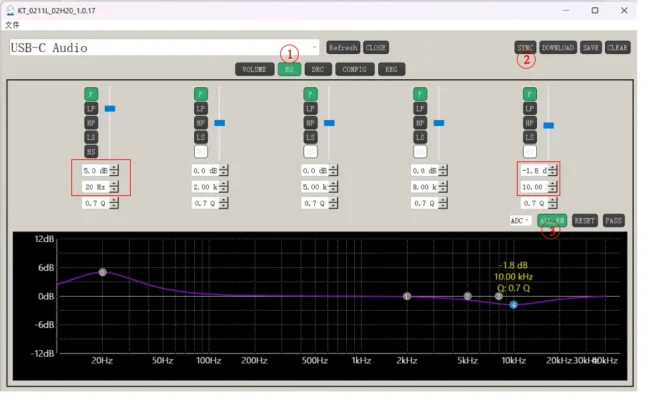

1、CLICK EQ, 2、CLICK SYNC 3、 Kích hoạt ALL_EN

Điều chỉnh EQ như sau: tăng 20Hz thêm 5,0dB, giảm 10Hz thêm -1,8dB (sử dụng – để chỉ mức giảm)

Điều chỉnh theo sở thích của bạn。

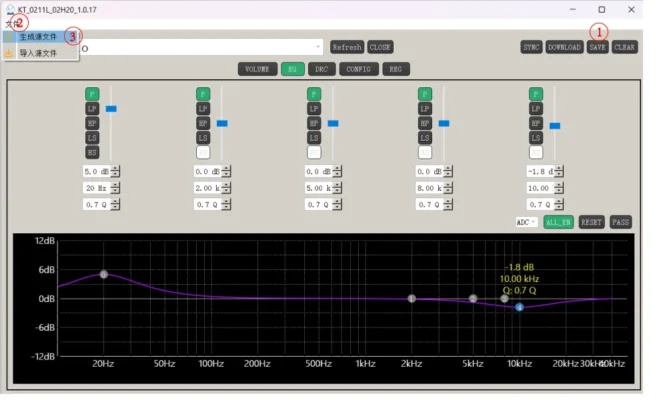

4、 Sau khi hoàn tất điều chỉnh, chúng ta cần lưu tệp BIN. Nhấp vào Lưu (1), sau đó nhấp vào Tệp (2) – Tạo Tệp Nguồn (3) – chọn Ban đầu (BIN). Thao tác này sẽ tạo ra một tệp có “MỚI” ở cuối.

KT02H20_TINHIFI.bin_mới.bin

Một tệp mới, KT02H20_TINHIFI.bin_new.bin, sẽ được tạo. Tiếp theo, chúng ta cần ghi KT02H20_TINHIFI.bin_new.bin vào chip.

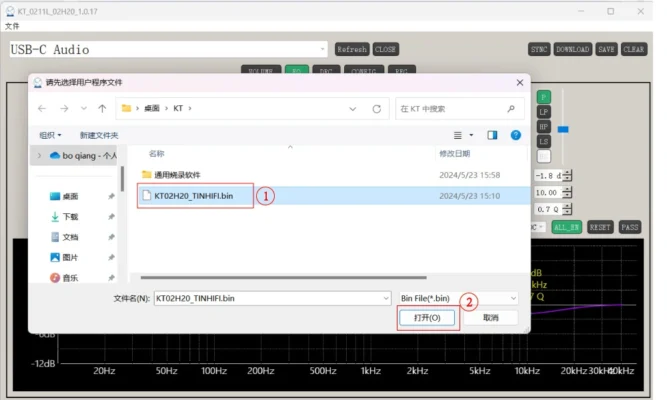

Tiếp theo, lấy tập tin mới tạo này, ghi và dán:

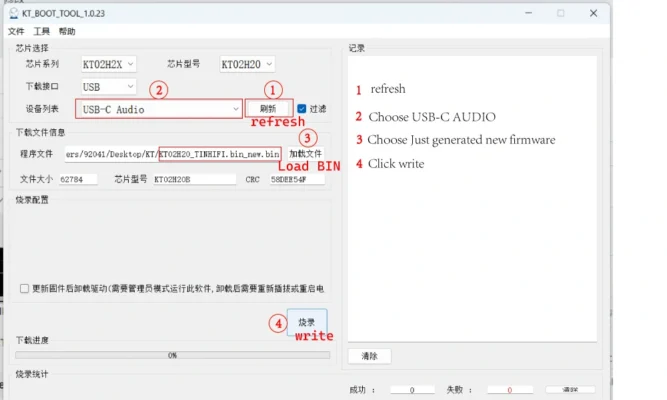

1、mở KT_BOOT_TOOL_1.0.23.exe (writechip)

Có thể tham khảo video hướng dẫn tại đây

✅ Kiểm tra sau khi flash

Mở lại KT_USB_APP.exe để kiểm tra cấu hình đã nạp.
Thử cắm DAC vào điện thoại/máy tính để kiểm tra EQ mới và âm thanh đầu ra.

🧩 Khắc phục lỗi thường gặp

Lỗi	Nguyên nhân	Cách khắc phục
Thiết bị không nhận sau khi flash	Flash sai firmware	Thử flash lại bằng firmware gốc
Flash báo lỗi “Boot failed”	Kết nối USB không ổn định	Dùng cổng USB khác, thay cáp
Không hiện chip trong KT_BOOT_TOOL	Thiếu driver	Cài driver USB Audio Class hoặc thử máy khác

📌 Ghi chú quan trọng

Một số trường hợp Flash lỗi ( khá ít ) thì khi flash xong máy tính chỉ nhận DAC là COM 3 hoặc COM 7, khi đấy bạn chỉ cần vào lại phần mềm flash chọn cổng COM và chọn file bin để flash lại là được.
